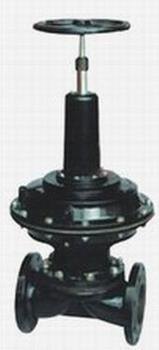

進口常開式氣動隔膜閥

關鍵詞：進口氣動隔膜閥，進口常開隔膜閥，氣動常開隔膜閥，常開式氣動隔膜閥

品牌：德國力特LIT

一、進口常開式氣動隔膜閥概述:

氣動隔膜閥是由氣動執行器和隔膜閥組成，  可以實現隔膜閥的遠程和自動控制，隔膜閥的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱氣動隔膜閥。氣動隔膜閥最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。

部件列表：1、閥體　2、閥體襯里　3、隔膜　4、閥瓣　5、下閥桿　6、閥蓋　7、氣缸　8、活塞　9、彈簧　10、氣缸蓋　11、上閥桿　12、手輪

二、進口常開式氣動隔膜閥用途：

用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、  ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6

三、進口常開式氣動隔膜閥材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
氣缸：球墨鑄鐵
活塞：碳鋼
閥桿：碳鋼
手輪：鑄鐵

四、進口常開式氣動隔膜閥測試：

襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

五、進口常開式氣動隔膜閥主要尺寸及重量：

DN
mm

公稱壓力
MPa

工作壓力
MPa

L
（mm）

D
（mm）

D1
（mm）

n-φd
（mm）

F
（mm）

H1
（mm）

H2
（mm）

D0
（mm）

B

氣源壓力
MPa

氣源接頭
in

耗氣量
cm3

質量

15

0.6

0.6

125

95

65

4-14

2

-

-

-

-

-

-

-

-

20
